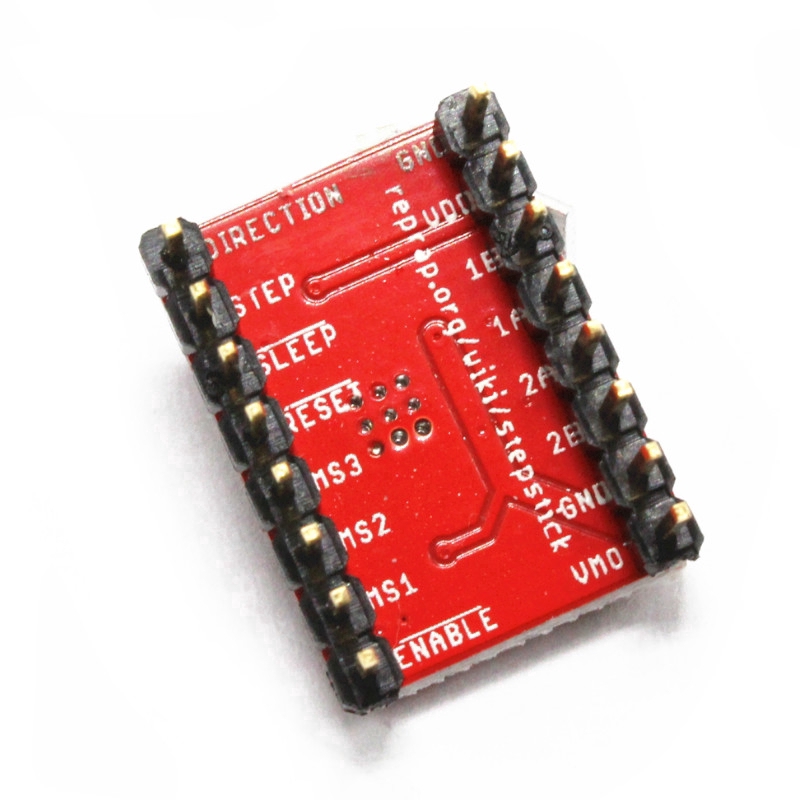

Thiết bị điều khiển động cơ bước A4988 2A DC cho máy in 3D (có thiết bị tản nhiệt)

Giới thiệu Thiết bị điều khiển động cơ bước A4988 2A DC cho máy in 3D (có thiết bị tản nhiệt)

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Tổng quát
A4988 là một trình điều khiển động cơ bước vi mô hoàn chỉnh với bộ phiên dịch tích hợp để vận hành dễ dàng. Sản phẩm này có sẵn ở các chế độ đầy đủ, một nửa, 1/4, 1/8 và 1/16 bước vận hành động cơ bước lưỡng cực, công suất truyền động đầu ra lên đến 35 V và ± 2 A. A4988 bao gồm một bộ điều chỉnh dòng thời gian tắt cố định, bộ điều chỉnh ở chế độ phân rã chậm hoặc hỗn hợp. Bộ chuyển đổi A4988 là chìa khóa để thực hiện dễ dàng. Miễn là đầu vào "bước" nhập một xung sẽ thúc đẩy động cơ một bước nhỏ. Không có bảng thứ tự pha, đường điều khiển tần số cao, hoặc giao diện phức tạp để lập trình. Giao diện A4988 rất phù hợp với những bộ vi xử lý phức tạp không khả dụng hoặc hoạt động quá tải.

Trong hoạt động vi bước, bộ điều khiển băm bên trong A4988 tự động chọn chế độ phân rã hiện tại (Chậm hoặc hỗn hợp). Trong chế độ phân rã hỗn hợp, thiết bị ban đầu được đặt thành thời gian chết cố định trong một số phân rã nhanh, sau đó phần còn lại của thời gian chết phân rã chậm. Sơ đồ điều khiển dòng phân rã hỗn hợp dẫn đến giảm tiếng ồn động cơ có thể nghe được, tăng độ chính xác của bước và giảm tiêu thụ điện năng. Mạch điều khiển chỉnh lưu đồng bộ bên trong được cung cấp để cải thiện mức tiêu thụ công suất hoạt động của điều chế độ rộng xung (PWM). Bảo vệ mạch bên trong bao gồm: ngắt nhiệt với độ trễ, khóa quá áp (UVLO) và bảo vệ dòng điện chéo. Trình tự công suất đặc biệt.

Gói QFN gắn trên bề mặt A4988 (ES), kích thước 5 mm × 5 mm, chiều cao tổng thể danh nghĩa của gói là 0,90 mm, với một miếng đệm lộ ra để tăng cường tản nhiệt. Gói này là Pb (hậu tố-T), với 100% mạ khung chì thiếc mờ.

Đặc điểm:
- Đầu ra RDS (Bật) thấp
- Tự động phát hiện / lựa chọn chế độ phân rã hiện tại
- Trộn với các chế độ phân rã hiện tại chậm
- Chỉnh lưu đồng bộ để tiêu tán công suất thấp
- UVLO bên trong
- Bảo vệ xuyên dòng
- Nguồn cung cấp logic tương thích 3,3 và 5 V
- Mạch ngắt nhiệt
- Bảo vệ sự cố nối đất
- Bảo vệ ngắn mạch tải
- Năm chế độ bước tùy chọn: đầy đủ, 1/2, 1/4, 1/8 và 1/16
- Kích thước bảng: 20mm x 15mm
- Thích hợp cho Động cơ bước 8v- 35v
- Dòng điện tối đa: 2A

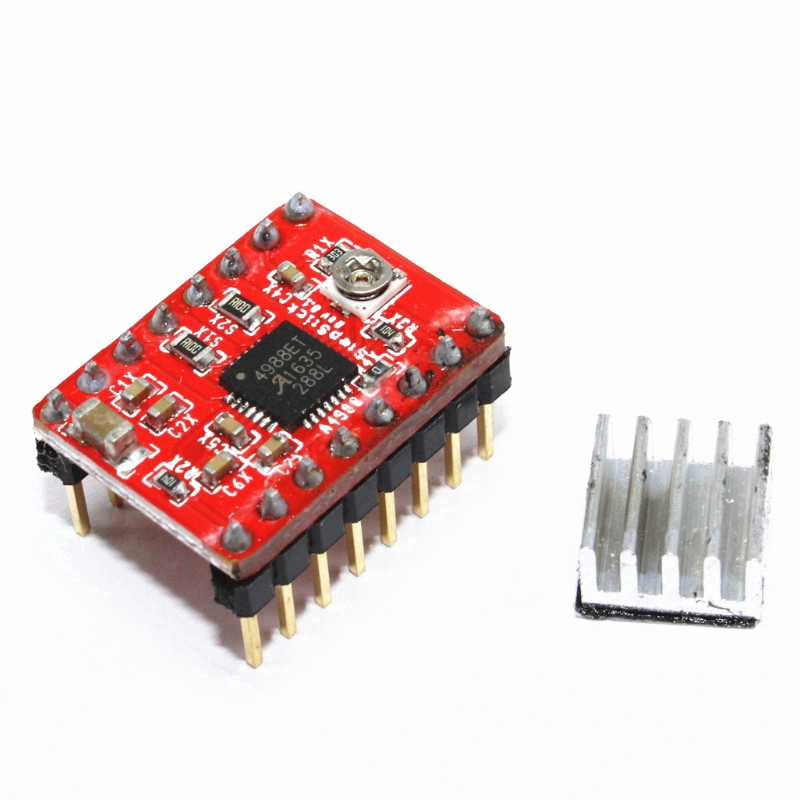

Gói hàng bao gồm:
- Trình điều khiển động cơ bước A4988 * 1
- Tản nhiệt * 1
