Thiết Bị Kiểm Tra Bóng Bán Dẫn M328 Cho Thiết Bị Đo Điện Dung LCR Diode ESR Meter Genera

Giới thiệu Thiết Bị Kiểm Tra Bóng Bán Dẫn M328 Cho Thiết Bị Đo Điện Dung LCR Diode ESR Meter Genera

Máy kiểm tra bóng bán dẫn tự làm M328 cho điện dung Diode LCR Máy đo ESR Genera tín hiệu PWM
Máy kiểm tra bóng bán dẫn đa chức năng để tự động phát hiện bóng bán dẫn NPN và PNP, FET, điốt , điốt kép , thyristor , SCR. tự động xác định sơ đồ của bóng bán dẫn. Nó cũng có thể được sử dụng như bộ tạo tín hiệu vuông và tín hiệu PWM .

Tính năng '
Màn hình LCD kỹ thuật số để đọc dễ dàng. có thể hiển thị dữ liệu và đồ họa đo được .
Điều khiển công tắc xoay. một để đo phím để sử dụng thuận tiện .
Chip chính là DIP. dễ dàng cho những người đam mê điện tử tự làm hoặc cập nhật chip chính .
Sử dụng pin 9V không bao gồm) , cũng có thể sử dụng cho nguồn DC cho DC 6.8-12V).
Tự động tắt máy , dòng tắt máy chỉ khoảng 20nA .
Tự động phát hiện bóng bán dẫn NPN và PNP, FET, điốt , điốt kép , thyristor , SCR. tự động xác định sơ đồ của bóng bán dẫn.
Kiểm tra hệ số khuếch đại dòng phát chung của bóng bán dẫn NPN và PNP, điện áp ngưỡng phát gốc , tắt bộ thu - dòng rò của bộ phát .
Hỗ trợ đo 2 điện trở , hiển thị điện áp tích cực và tiêu cực của nó.
Đo điện trở độ phân giải tối đa 0,01Ω , có thể đo lên đến 50MΩ .
Tự động kiểm tra các chân của một thành phần và hiển thị trên màn hình .
Đo điện áp ngưỡng cổng FET và điện dung cổng .
Đối với điện trở 2100Ω sau đây trong khi đo dải đo điện cảm của nó từ 0,01mH - 20H.
Có thể được sử dụng như bộ tạo tín hiệu và dải tần của đồng hồ đo tần số từ 1Hz-2MHz và có thể tạo ra tín hiệu điều chế độ rộng xung 1 '-99 " PWM .)

Chú ý đến
Trước khi đo điện dung , tụ điện phải được xả ra , nếu không rất có thể làm hỏng đồng hồ .

Thông số kỹ thuật '
Màn hình LCD 160x128
Nguồn điện ' Pin 1 x 9V-không bao gồm) ' cho DC 6.8-12V
Hiện tại ' Xấp xỉ . 30mA
Đo điện trở - Max . 50mω
Độ phân giải điện trở - 0,01Ω
Đo điện dung - 25pF '100mF
Độ phân giải điện dung - 1pF
Để đo điện áp DC - Lên đến 50V
Kích thước màn hình “ 3.7x 3cm / 1.45x1.18in
Kích thước PCB “ 7,8 x 6,2cm / 3,1 x 2,44in
Số lượng * 1 cái
Ghi chú '
Xin vui lòng cho phép lỗi 1-3mm do đo lường thủ công. xin hãy chắc chắn rằng bạn không bận tâm trước khi bạn đặt giá thầu
Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng . Cảm ơn bạn

Nội dung gói hàng '
1 x Máy kiểm tra bóng bán dẫn

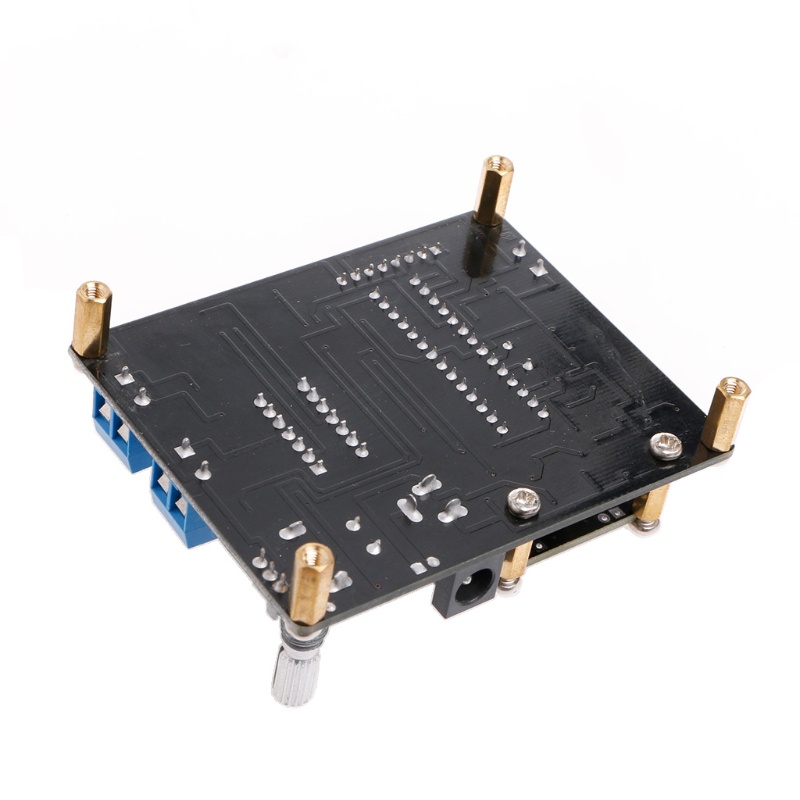

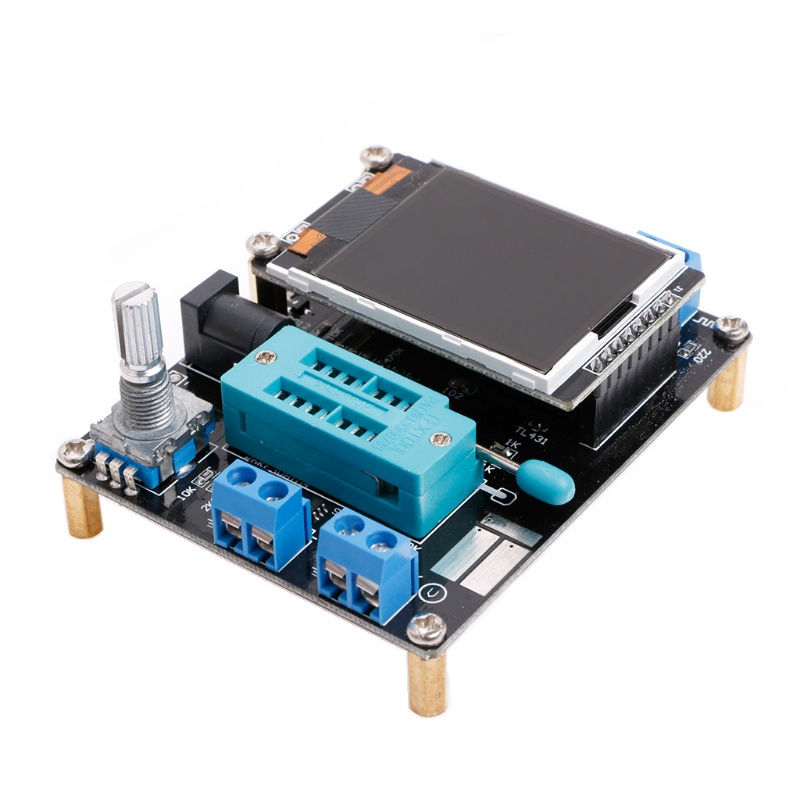

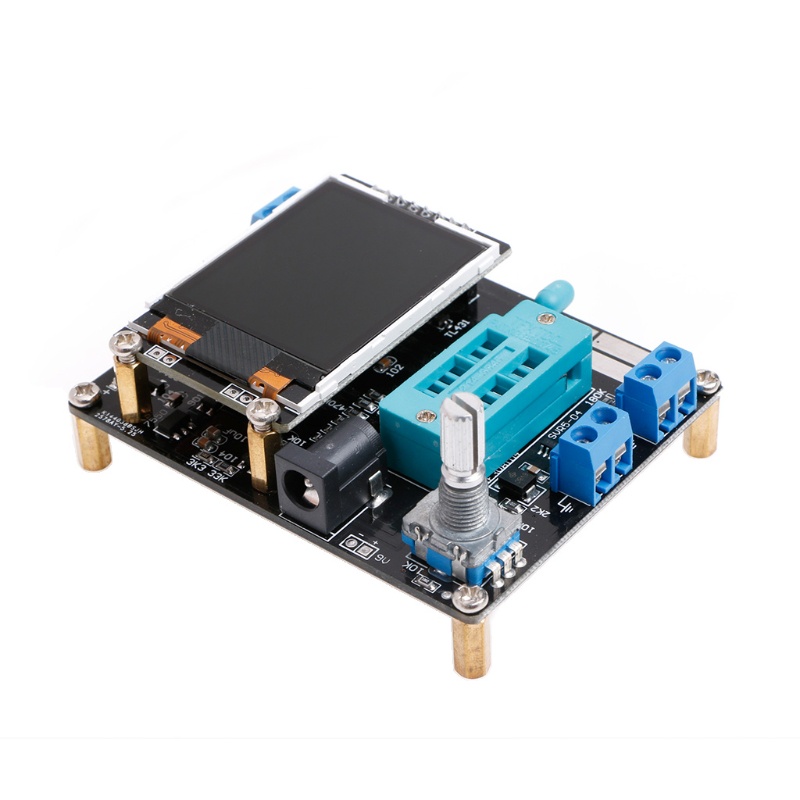

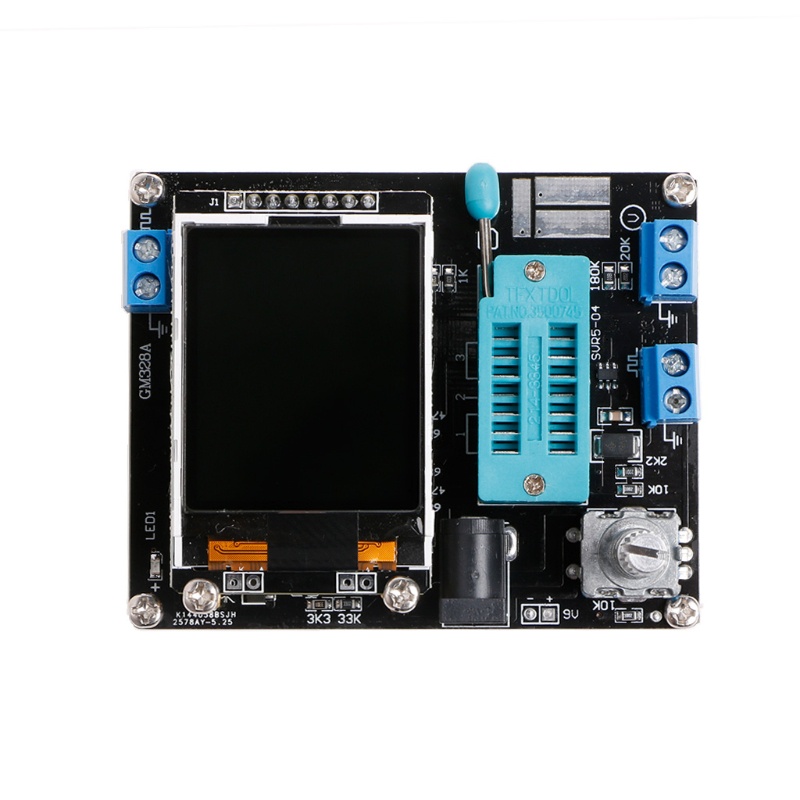

Hình ảnh sản phẩm
