Giới thiệu Thiết Bị Kiểm Tra Dung Lượng Pin Li-ion 1.2v 12v ZB2L3 18650 Li-ion
Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngàyThông tin sản phẩm:
Điện áp cung cấp: DC4.5-6V (đầu nối micro USB)
Dòng điện hoạt động: ít hơn 70mA
Xả điện áp: 1.00V-15.00V độ phân giải 0.01V
Dải điện áp kết thúc: 0.5-11.0V
Dòng điện hỗ trợ: độ phân giải 3.000A 0,001A
Sai số đo điện áp tối đa: 1% + 0.02V
Sai số đo dòng điện tối đa: 1.5% + - 0.008A
Phạm vi dung lượng pin tối đa: 9999Ah (1Ah = 1000mAh) giá trị lớn hơn bằng cách chuyển dấu thập phân để chuyển đổi, khi màn hình nhỏ hơn 10Ah X.XXX, như được hiển thị ở trên để đạt được 10Ah XX.XX, v.v.

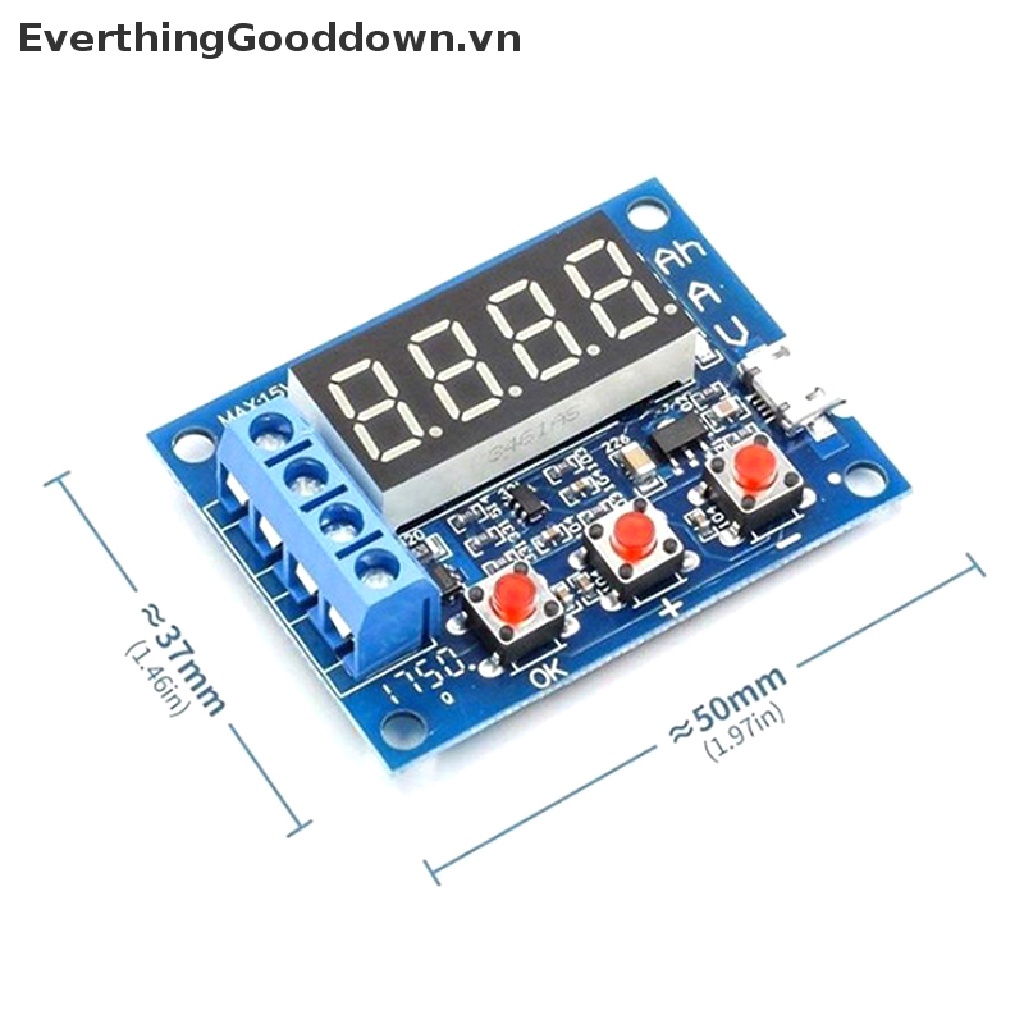

Kích thước bảng mạch: 50mmX37mm
Kích thước đã hoàn thành: 50mmX37mmX17mm (chiều dài X chiều rộng X chiều cao kích thước vị trí tối đa, chứa chiều cao chân đồng)
Hướng dẫn:
1. Thử nghiệm đầu tiên nên được sạc đầy pin.
2. Kết nối pin được kiểm tra dương với đầu vào dương, một đầu vào âm với cực âm, không thể đảo ngược (với tải ngược có thể làm hỏng mạch)! Tải được kết nối với đầu ra của đầu ra tích cực và tiêu cực, để hoạt động thông qua nguồn cấp điện micro USB của máy thử nghiệm (không có sẵn nguồn điện USB cho máy tính để bàn hoặc máy tính xách tay), sau đó là điện áp pin.
3. Thử nghiệm bắt đầu trực tiếp chỉ cần một lần nhấn nút "OK", người thử nghiệm có thể tự động phát triển điện áp kết thúc thích hợp của điện áp sạc đầy pin và sẽ bắt đầu nhấp nháy sau ba lần thử nghiệm. Chỉ cần phát triển điện áp kết cuối nhân tạo khi trạng thái hiển thị điện áp pin bằng cách nhấn nút "+" hoặc "-" để sửa đổi hiển thị điện áp kết thúc bắt đầu bằng P, đằng sau độ phân giải điện áp đại diện 0.1V, được thiết lập sau khi nhấn "OK" bắt đầu thử nghiệm.
4. Sau khi bắt đầu thử nghiệm, người thử nghiệm sẽ điều khiển tải của công tắc điện tử được bật, dữ liệu thử nghiệm cho thấy quá trình sẽ giải phóng dung lượng (Ah), dòng phóng điện (A) và điện áp pin (V) giữa bánh xe đã được. Khi điện áp của pin đạt đến điện áp cắt đã đặt, điều khiển tải sẽ tắt. nhấn "OK" để chấm dứt nhấp nháy cho phép hiển thị dữ liệu ổn định, nhấn lại nút "OK" để máy trở về trạng thái bật nguồn có thể chỉ cần thay pin kiểm tra phần tiếp theo ......
Mã lỗi và ý nghĩa:
Err1: Điện áp pin trên 15V
Err2: Điện áp pin thấp hơn điện áp kết thúc
Err3: Pin không đủ khả năng tải hoặc dòng điện phóng ra quá điện trở
Err4: Quá dòng (dòng vượt quá 3.1A)
Lưu ý: Sử dụng điện trở của quá trình phóng điện, tải điện trở sẽ sinh nhiệt nghiêm trọng, hãy lưu ý đến an toàn!
Điện áp mạch này để cải thiện độ chính xác của phép đo, DC được thiết kế đặc biệt, khi thiết bị đầu cuối không hiển thị gì thì điện áp nhỏ không ảnh hưởng đến phép đo thực tế, nếu bạn đang đoản mạch các đầu cuối đầu vào (tuyệt đối 0V) sẽ hiển thị 0
Gói hàng bao gồm:
1 x Mạch kiểm tra dung lượng pin 1.5 ~ 12V
2 x Điện trở tải

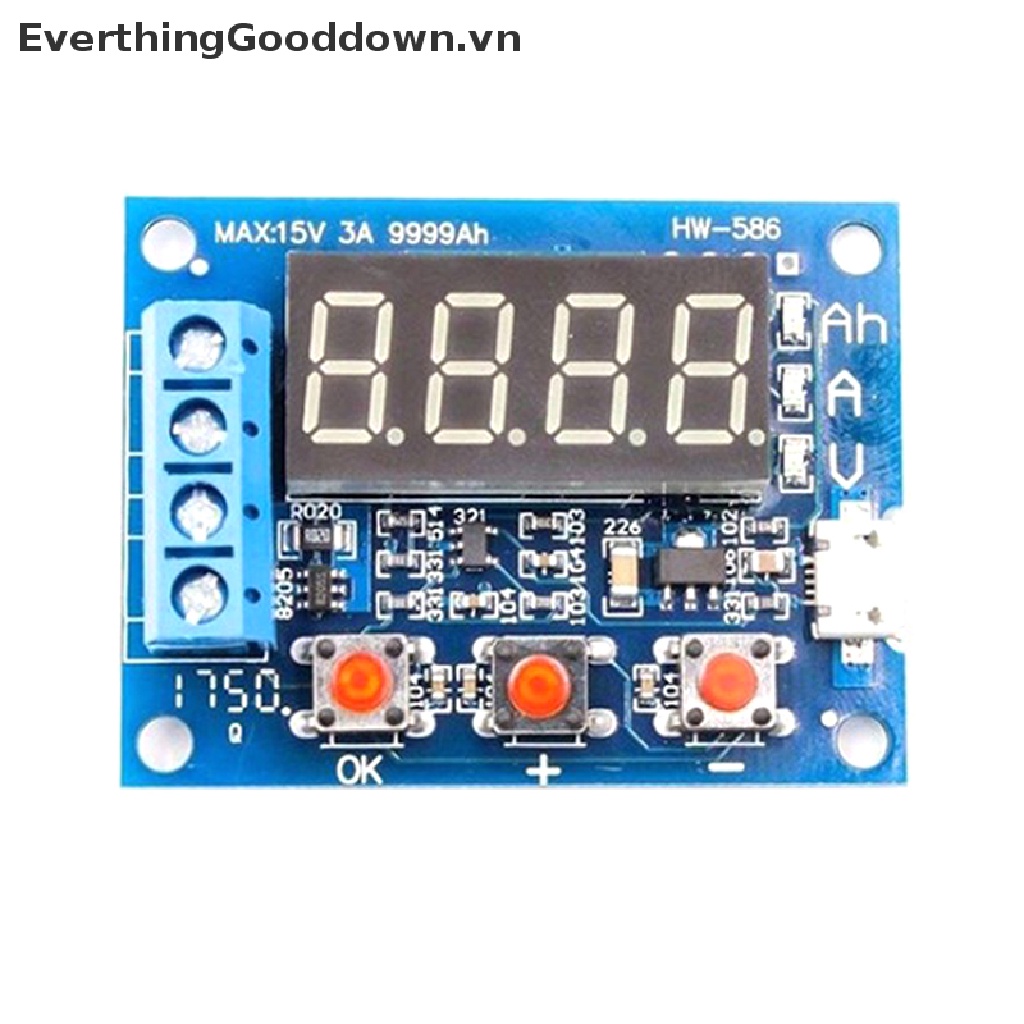

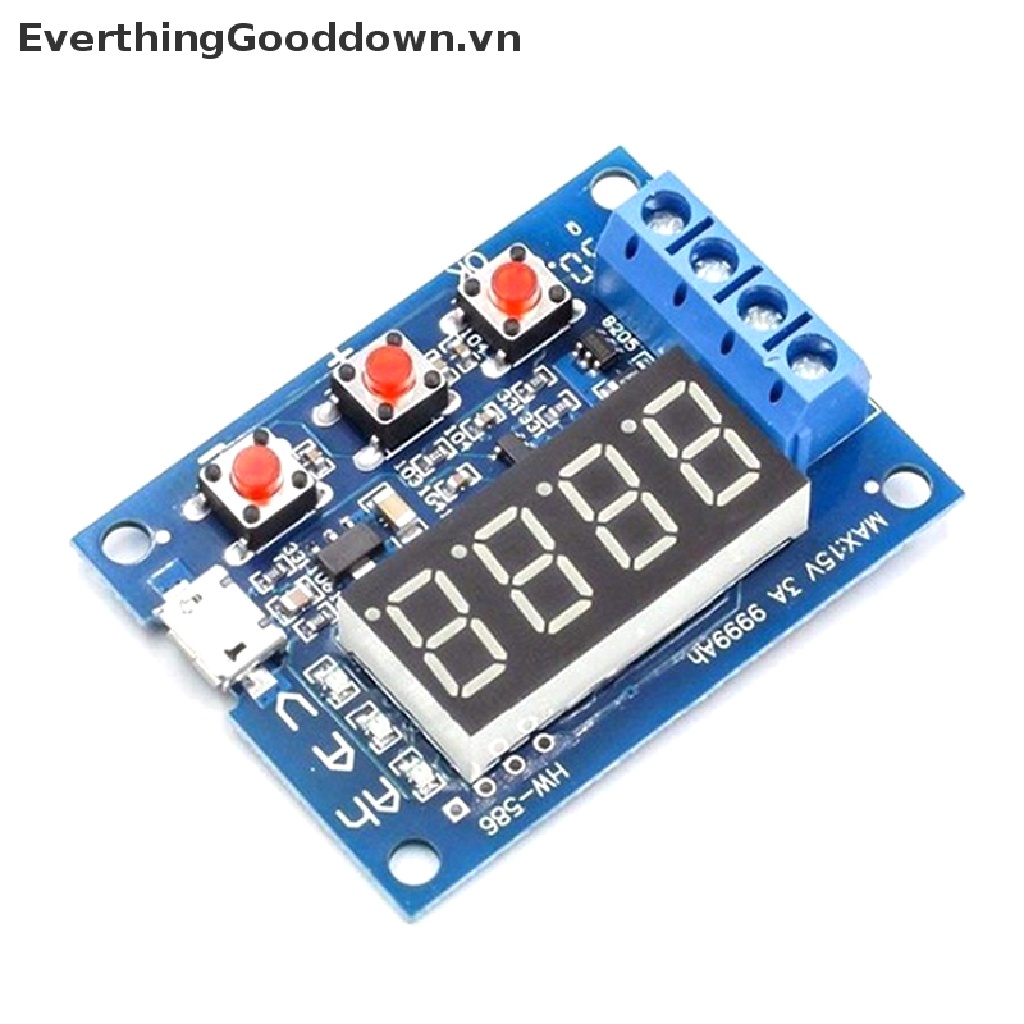

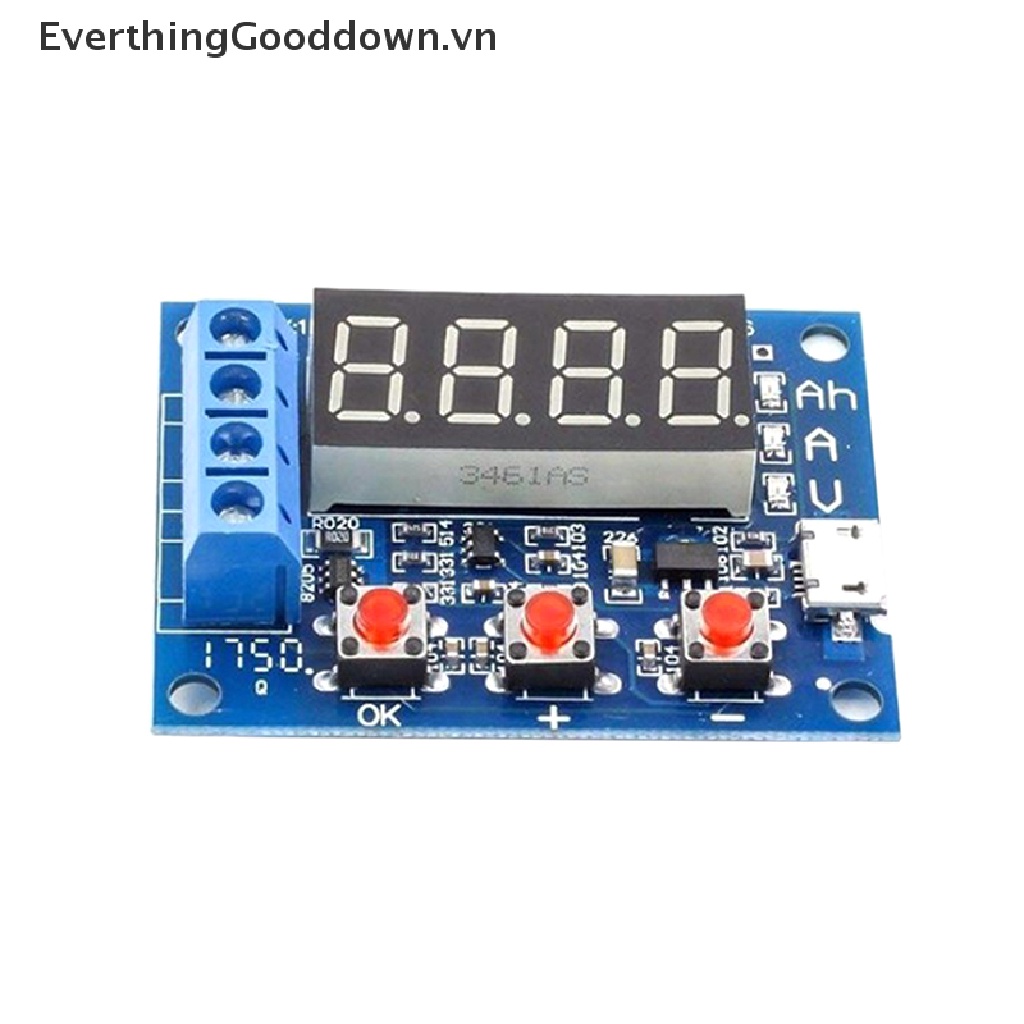

Hình ảnh sản phẩm
