Thiết Bị Kiểm Tra Tần Số Bán Dẫn Pcbfun Lcr-t4-mini-z 1.7 "12864 Lcd

Giới thiệu Thiết Bị Kiểm Tra Tần Số Bán Dẫn Pcbfun Lcr-t4-mini-z 1.7 "12864 Lcd

Tính năng sản phẩm
1. Màn hình đồ họa LCD 12864 , xem trực quan và nội dung thông tin lớn
2. Lcd có thể điều chỉnh độ tương phản. đèn nền có thể được đặt thành độ sáng không đổi , tắt. chế độ tiết kiệm năng lượng tự động
Đế kiểm tra khóa 3.2 '7 và khu vực kiểm tra thành phần SMD. dễ dàng và nhanh chóng kiểm tra các thành phần chèn trực tiếp và SMD
4. Với cổng kiểm tra servo , bạn có thể chọn nguồn điện bên trong hoặc bên ngoài cho servo. thuận tiện cho việc gỡ lỗi mô hình ô tô và những người đam mê hàng không
5. Với 11 loại chức năng đầu ra dạng sóng DDS , chẳng hạn như sóng sin , sóng vuông , sóng tam giác , sóng đoạn đường nối ngược , điện tâm đồ , nhiễu , sóng bước , chỉnh lưu nửa sóng , chỉnh lưu sóng đầy đủ , sóng hình thang , v.v .
6. Với chức năng đầu ra sóng vuông tần số cao , với chức năng đầu ra PWM. tần số và chu kỳ nhiệm vụ có thể điều chỉnh được, với chức năng đồng hồ đo tần số
7. Chức năng giải mã hồng ngoại , có thể nhận dạng NEC, JVC, SIRC , Sắc nét và định dạng mã hóa hồng ngoại chính thống khác
8. Các thành phần chính sử dụng các thiết bị có độ chính xác cao để đảm bảo độ chính xác khi kiểm tra
9. Tiêu thụ điện năng cực thấp. dòng hoạt động chỉ 14mA. dòng chờ chỉ 20nA , có thể ở chế độ chờ cực lâu
Mô tả sản phẩm '
Người thử nghiệm sử dụng chip điều khiển chính thế hệ mới và màn hình đồ họa LCD 1.7 ' 12864, với hiệu suất ổn định. dữ liệu chính xác và trực quan. và nội dung thông tin lớn . Máy kiểm tra tự động phát hiện bóng bán dẫn lưỡng cực PNP và NPN , MOSFET kênh N và kênh P , JFETs , điốt , điốt đôi , SCRs , cuộn cảm , điện trở , tụ điện , pin ( 0,1-4,5V), và thêm kiểm tra servo. kiểm tra tần số, PWM Đầu ra , cũng như hình sin. vuông. tam giác. đường dốc. đoạn đường nối ngược Nó đặc biệt thích hợp để ghép nối bóng bán dẫn và xác định các thành phần được đo sáng hỗn hợp. và là đối tác tốt nhất cho những người đam mê DIY nghiệp dư .
Thông số kỹ thuật
Màn hình LCD hiển thị ' 1.7 ' 12864
Kích thước LCD - 44,5 mm * 28,8 mm
Màu đèn nền - đèn nền trắng
Nhiệt độ " Khi hoạt động " 0 '40℃
Lưu trữ ' -10 '60°C
Độ ẩm tương đối - không ngưng tụ < 10°C
Loại pin ' Loại 6F22 / Điện áp 9V
Công suất hoạt động " DV '9V
Dòng chờ hiển thị 0.02uA
Dòng hoạt động - Dòng hoạt động điển hình 14 mA
Thông số hiệu suất '
Máy kiểm tra tự động xác định các thành phần và sắp xếp chân cắm , với tính năng chuyển đổi phạm vi tự động
Sau khi kiểm tra xong , nhấp đúp vào phím chức năng test hoặc nhấn nhanh nút trái hoặc phải để vào menu chức năng
Tự động tắt. kết quả thử nghiệm được hiển thị trong khoảng. 50 giây sau khi thử nghiệm và sau đó tắt
Thận trọng '
Luôn nhớ xả các tụ điện trước khi thử nghiệm , nếu không máy thử sẽ bị cháy
Các thiết bị điện và máy biến áp không được kiểm tra hoặc không thể kiểm tra
Kiểm tra pin được hỗ trợ lên đến 4,5V , nhưng rất không khuyến khích vì có nguy cơ cháy máy thử .
Không phải tất cả các thông số đều được hiển thị cho tất cả các thiết bị .
Chỉ một vài tụ điện dung lượng cao sẽ hiển thị các giá trị ESR
Không phải tất cả các thành phần đều có thể được kiểm tra
Khi màn hình nhấp nháy hoặc không rõ ràng , nó không phải là lỗi và có thể được khôi phục bằng cách điều chỉnh thông số tương phản
Phương pháp điều chỉnh độ tương phản '
Nhấp đúp vào nút để vào Menu Chính sau khi kết quả thử nghiệm đã được hiển thị và chọn Độ tương phản , sau đó nhấp một lần vào nút và giá trị tương ứng sẽ tăng lên . ( Giá trị tham chiếu 22-28 là tốt nhất)
Nhấn các phím trái và phải để giảm hoặc tăng độ tương phản. nhấn và giữ phím chức năng để khôi phục giá trị mặc định là 24
Danh sách vận chuyển '
Máy kiểm tra bóng bán dẫn X1 'Không bao gồm pin)

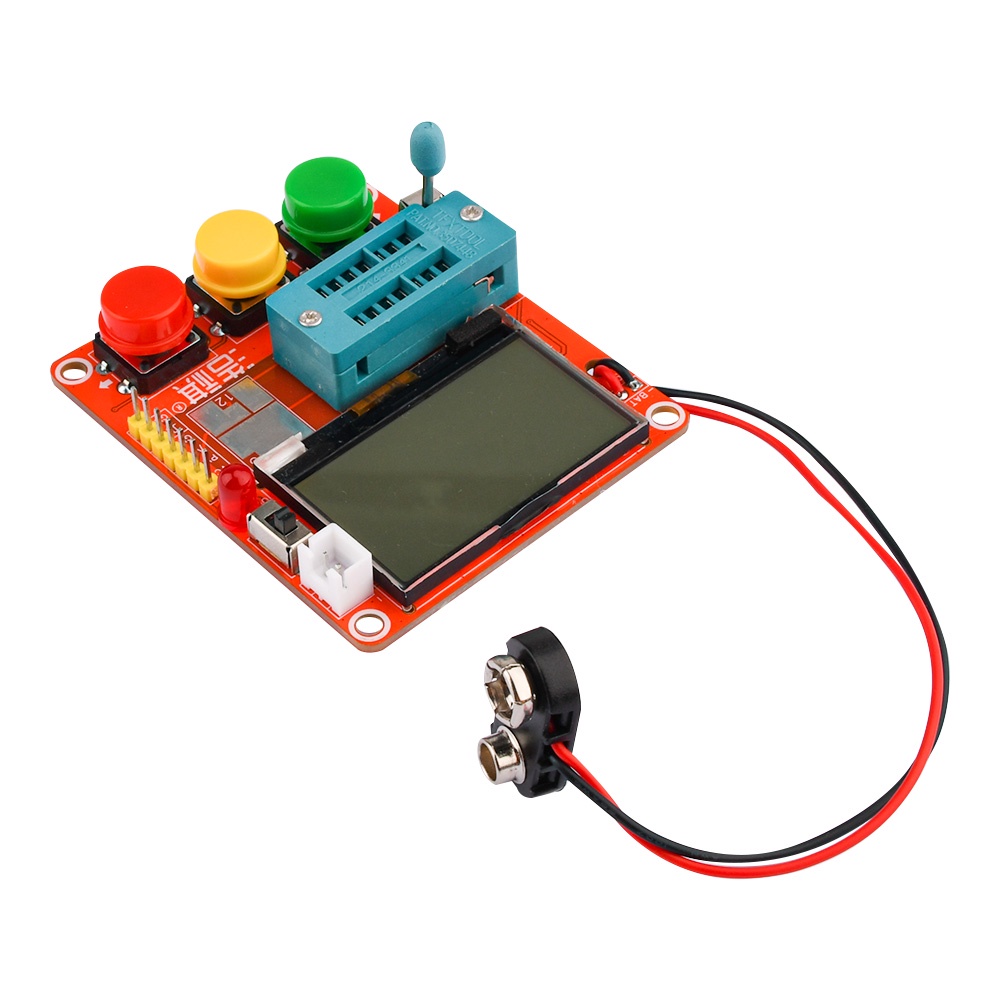

Hình ảnh sản phẩm
