Thiết Bị Nhận Và Phát Tín Hiệu Điều Khiển Từ Xa 433Mhz 433Mhz

Giới thiệu Thiết Bị Nhận Và Phát Tín Hiệu Điều Khiển Từ Xa 433Mhz 433Mhz

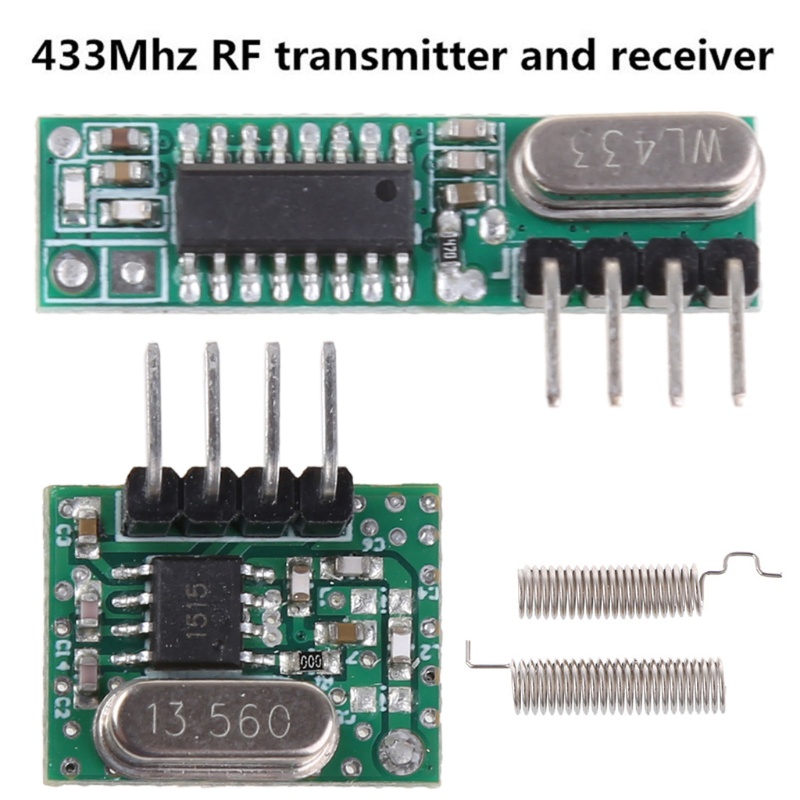

Mô-đun thu và phát RF Superheterodyne 433Mhz Điều khiển từ xa 433Mhz
Tiêu đề tham khảo “ 1 Bộ mô-đun phát bộ thu Superheterodyne RF 433Mhz với ăng-ten cho Arduino'ARM-MCU


Mô tả '

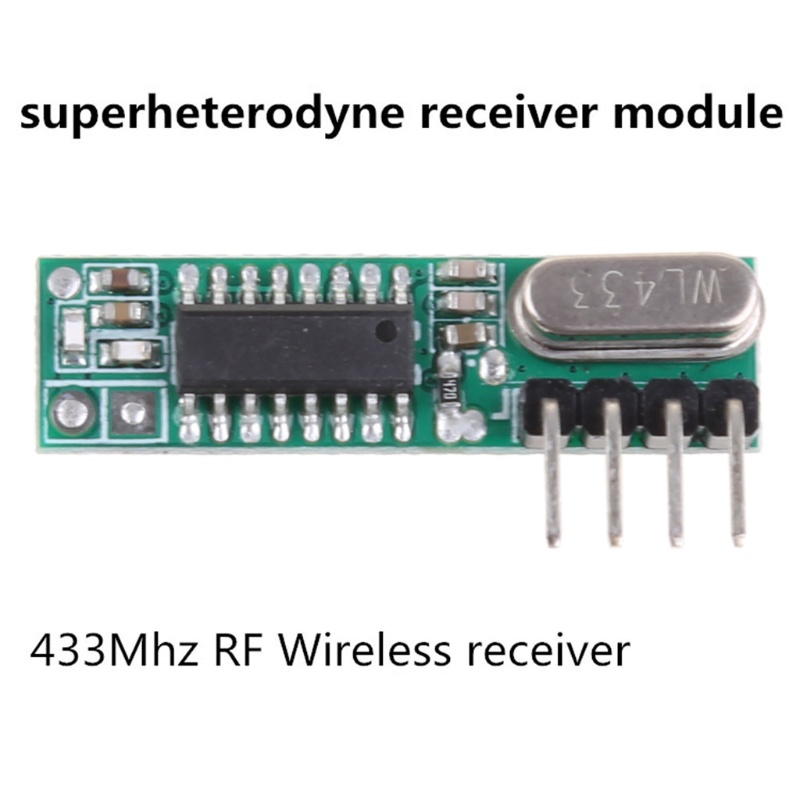

1. Mô-đun máy thu '
Tính năng '
Mô-đun bộ thu không dây superheterodyne WL101-341 đang nhận bộ giải điều chế UHF ASK hỗ trợ điều chế ASK và OOK.
Mô-đun bộ thu có độ nhạy cao (-110dBm),
Hiệu suất công suất thấp , cùng với dải động cao ( lớn hơn 60dB).
Mô-đun sử dụng chip tích hợp cao. bộ khuếch đại tiếng ồn thấp đầu cuối được xây dựng , bộ trộn , bộ lọc. mạch tổng hợp tần số , v.v. có thể tối đa hóa tối ưu hóa tín hiệu .
Tiêu thụ điện năng thấp
Tính chọn lọc tốt và ức chế bức xạ giả .
Ngăn chặn bức xạ dao động cục bộ tốt . Nhiều mô-đun máy thu để hoạt động với ( tức là nhiều hơn thu nhập đơn lẻ và sẽ không gây nhiễu lẫn nhau. được sử dụng cùng nhau mà không ảnh hưởng đến khoảng cách nhận .
Nhiều tốc độ truyền. mô-đun chung cho 2KHz , lên đến 10KHz.

Môi trường ứng dụng "
Công tắc điều khiển từ xa , mô-đun thu , xe máy , sản phẩm chống trộm ô tô. sản phẩm an ninh gia đình , cửa điện , cửa chớp , cho cửa sổ. ổ cắm điều khiển từ xa. đèn LED điều khiển từ xa. cửa điện điều khiển từ xa. điều khiển từ xa cửa nhà để xe, Điều khiển từ xa cửa có thể thu vào. cổng âm lượng từ xa. cửa chảo. mở cửa điều khiển từ xa. hệ thống điều khiển thiết bị đóng cửa. rèm cửa điều khiển từ xa. máy chủ báo động , báo động. điều khiển từ xa xe máy điều khiển từ xa điện cho ô tô. điều khiển từ xa MP3.

Thông số kỹ thuật '
Mẫu “ WL101-341
Chất liệu nhựa + kim loại
Màu sắc hiển thị như hình ảnh
Kích thước — 30,25 '8,5 '1mm
Tần số hoạt động - 433,92 MHz
Băng thông " khoảng ± 150KHz "
Dải điện áp đầu vào chính ' 3.0V-5V '
Dòng làm việc “ Loại ” 5.0mA ( Yêu cầu “VDD ”5V) ; Loại “ 6.0mA ( Yêu cầu “VDD ”3V)
Dòng điện tĩnh lặng ' 1uA
Phạm vi nhiệt độ ' -40℃～85℃
Ăng-ten bên ngoài - dây lõi đơn 32cm. quấn thành hình xoắn ốc

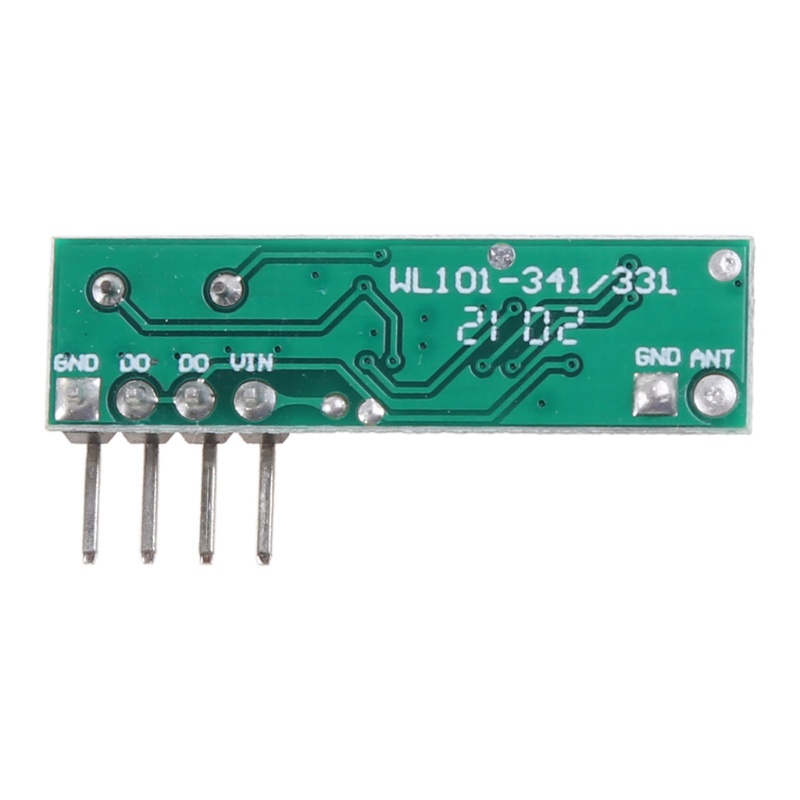

Định nghĩa mã PIN của mô-đun máy thu '
Chức năng ghim '
1. Chân ăng ten ANT '
2. Gnd * Chân nối đất nguồn
3. Vinävdd) " Chân đầu vào nguồn
4. Do *Data) " Chân đầu ra dữ liệu
5. Do *Data) " Chân đầu ra dữ liệu
6. Gnd * Chân nối đất nguồn

2. Mô-đun máy phát "
Tính năng '
Mô-đun máy phát WL102-341 là máy phát được điều chế UHF ASK, hỗ trợ điều chế ASK và OOK.
Mô-đun máy phát tích hợp mạch PLL tương tự và mạch điều chế ASK , với mức độ tích hợp cao , v.v . , có thể được áp dụng với truyền thông không dây tầm ngắn.
Tần số hoạt động 433MHz. công suất truyền lớn hơn 11dBm.

Ứng dụng
1. công tắc nguồn không dây. ổ cắm. công tắc điều khiển từ xa. mô-đun thu,
2. kiểm soát ra vào. điện cho ô tô. xe máy. sản phẩm chống trộm ô tô. mở cửa từ xa. hệ thống điều khiển gần hơn
3. an ninh. hệ thống giám sát. sản phẩm an ninh gia đình. cửa điện. máy chủ báo động. báo động
4. phòng điều khiển. cửa chớp , cho cửa sổ. điều khiển từ xa

Hình ảnh sản phẩm
