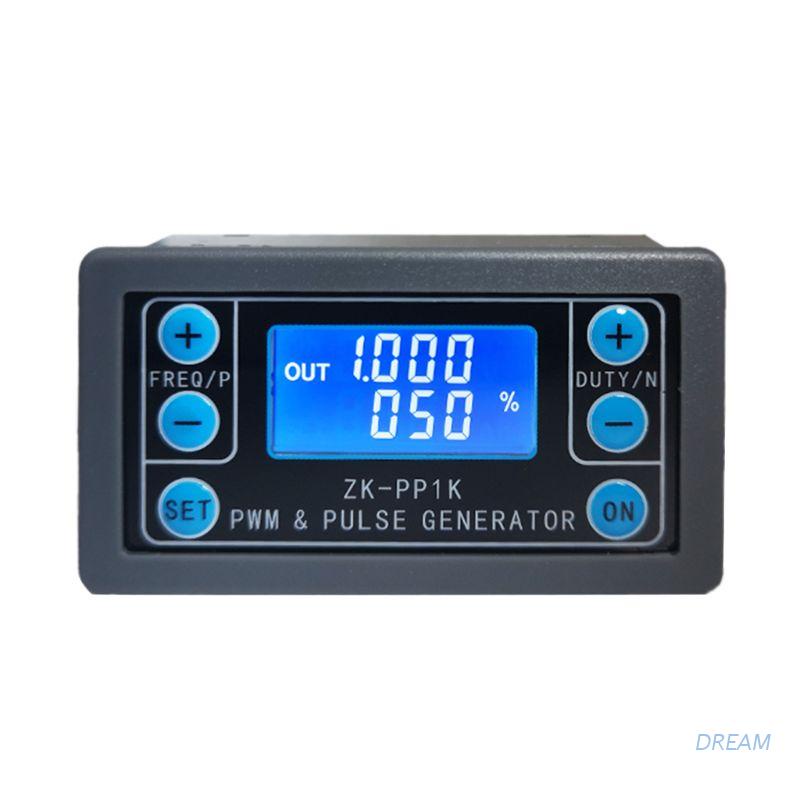

Thiết Bị phát Xung ZK-PP1K điều chỉnh tần số PWM 1Hz~150KHz

Giới thiệu Thiết Bị phát Xung ZK-PP1K điều chỉnh tần số PWM 1Hz~150KHz

Sản Phẩm Bào gồm: 1 Mạch tạo xung vuông, điều chỉnh tần số PWM ZK-PP1K

* ỨNG DỤNG:

- Được sử dụng để tạo ra tín hiệu sóng vuông, điều khiển tốc độ động cơ DC, điều khiển động cơ bước, động cơ servo, điều khiển Led, cánh tay rô bốt, tạo xung đồng hồ...

* THÔNG SỐ KỸ THUẬT:
- Điện áp hoạt động: 3,3 ~ 30V, với bảo vệ chống kết nối ngược
- Dải tần số: 1Hz ~ 150KHz
- Phạm vi điều chỉnh chu kỳ : 0-100%, bước 1%
- Số lượng xung: 1-9999 hoặc vô hạn ( hiển thị '----' có nghĩa là vô hạn )
- Thời gian trễ: 0,000s-9999s, mức tối thiểu có thể được đặt thành 1ms
- Độ rộng xung dương và âm: 0,000s-9999s, mức tối thiểu có thể được đặt thành 1ms
- Tín hiệu: dưới 30mA
- Biên độ tín hiệu đầu ra: bằng biên độ điện áp cung cấp
- Kích thước sản phẩm: 79mm * 43mm * 30mm
- Trọng lượng sản phẩm: 40g
- Đóng gói: Túi chống tĩnh điện

* HƯỚNG DẪN SỬ DỤNG:

- Chế độ PWM (có % trên màn hình là chế độ PWM)
Chế độ mặc định của nhà sản xuất là chế độ PWM, các nút FREQ + và FREQ sử dụng đặt tần số, các nút DUTY + và DUTY sử dụng cài đặt chu kỳ xung; nhấn nút ON để điều khiển đầu ra hoặc dừng tín hiệu, đầu ra bằng 0 khi dừng và chạy khi màn hình hiển thị dấu "OUT" . Tần số mặc định là 1KHZ và chu kỳ 50%
Nếu bạn cần chuyển sang chế độ xung PULSE, nhấn và giữ nút SET (hơn 6 giây), bạn sẽ thấy màn hình thay đổi, "%" biến mất và đó là chế độ PULSE.

- Chế độ xung PULSE ( không hiển thị "%" ở phía bên phải của màn hình)
Màn hình LCD hiển thị ở phía trên, với các nút P+ và P- thiết lập độ rộng xung dương, màn hình LCD hiển thị ở phía dưới với các nút N+ và N- cài đặt độ rộng xung âm; nhấn nút On để điều khiển bật tắt tín hiệu đầu ra. Màn hình hiển thị "OUT" nghĩa là có đầu ra. Mặc định độ rộng xung dương là 0.5 giây và độ rộng xung âm là 0.5 giây.
Cài đặt số lượng xung và thời gian trễ: nhấn và giữ nút SET trong 2 giây rồi thả ra để vào giao diện cài đặt số xung và thời gian trễ. Màn hình hiển thị SET, nút P + và P- để đặt thời gian trễ, nút N + và N- để đặt số lượng xung, thời gian trễ mặc định của nhà sản xuất là 0 giây, số lượng xung là vô hạn (hiển thị ----); nhấn và giữ SET trong 2 giây nó sẽ tự động trở lại giao diện xung, nhấn nút ON, sau một khoảng thời gian trễ, mạch bắt đầu phát xung, sau khi tạo ra đủ số xung cài đặt sẽ gửi tín hiệu 0v. Nếu chưa gửi hết chu kỳ mà nhấn nút ON xung đầu ra sẽ được tắt, và số lượng xung đã đặt sẽ được gửi mỗi khi nó được khởi động. Sau khi số lượng xung được gửi đi, màn hình OUT sẽ tự động biến mất.
