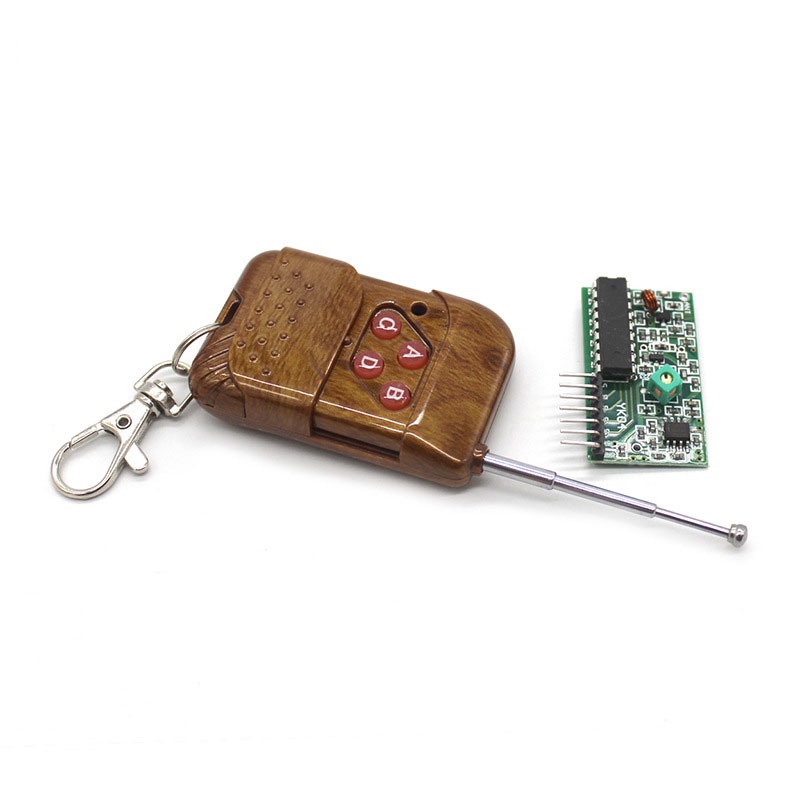

Giới thiệu Bộ thu phát RF 4 kênh RF315 315MHZ ( M4 )

Module thu phát RF315 4 kênh được phân phối tại Thế Giới Linh Kiện LiKi

Module Phát RF 315Mhz
+ Điện áp hoạt động : 5VDC ( bộ thu) - 12VDC ( bộ phát).
+ Tần số hoạt động : 315 Mhz.
+ Số kênh : 4 kênh.
Pin sử dụng : 12V/23A
Chip Mã Hóa: PT2272
Kênh truyền tín hiệu: 4 kênh
Công suất truyền: 32mW
Trở dao động 4.7M
Dòng tiêu thụ: 3 – 15mA
Điện áp sử dụng: 5V
Cự li phát: 30 -50m (lý tưởng)
Kích thước: 52x27x10mm
Thứ tự chân:
Phát – Thu
A – D0
B – D1
C – D2
D – D3

Module Thu RF 315Mhz
Điện áp sử dụng: 5V
I <4.5mA khi ở trạng thái nghỉ
Giải mã PT2272-M4
Trở dao động: 820K
Tần số thu: 315 Mhz
Độ nhạy : -105dB
Anten dài: 23cm
Chân nguồn: Vcc(+5V) ; GND
Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)
Tín hiệu ra: D0, D1, D2, D3 Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1.

LƯU Ý:
– Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, … không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị
– Module RF là loại thiết bị rất dễ bị nhiễu tín hiệu nên cần kết nối dây tín hiệu và nguồn thật chắc chắn, tốt nhất nên hàn chân để kết nối với VĐK
HƯỚNG DẪN SỬ DỤNG
Mạch có cách sử dụng đơn giản, chỉ cần cấp nguồn, set địa chỉ mã 8 bit bên phát PT2262 trùng với mạch thu PT2272 và cấp tín hiệu là có thể sử dụng truyền dữ liệu hoặc kích tín hiệu từ xa.
Đây là bộ module RF 315Mhz có IC mã hóa cứng, nó cung cấp cho chúng ta 8 bit để mã hóa bằng cách hàn các chân IC lên 1 hoặc về 0. Muốn mở rộng mã hóa để tăng tính bảo mật bạn phải cần VĐK ở bên thu để xử lý tín hiệu.
Bạn có thể thả tự do mã 8 bit cả 2 mạch( ko cần hàn) nhưng để tránh ảnh hưởng nhiễm từ từ các nguồn phát khác bạn nên mã hóa cho nó.
