THYRISTOR TYN612 600V 12A tháo máy hãng ST

Giới thiệu THYRISTOR TYN612 600V 12A tháo máy hãng ST

TYN612 600V/12A TO-220
Thyristor có cấu tạo gồm 4 lớp bán dẫn ghép lại tạo thành hai Transistor mắc nối tiếp, một Transistor thuận và một Transistor ngược ( như sơ đồ tương đương ở dưới ). Thyristor có 3 cực là Anode, Cathode và Gate gọi là A-K-G, Thyristor là Diode có điều khiển , bình thường khi được phân cực thuận, Thyristor chưa dẫn điện, khi có một điện áp kích vào chân G => Thyristor dẫn cho đến khi điện áp đảo chiều hoặc cắt điện áp nguồn Thyristor mới ngưng dẫn. TYN612 là thyristor có dòng thuận cực đại cao, điện áp ngược cực đại lớn, dòng rò thấp.
Thông số kỹ thuật:
Dòng thuận cực đại: 12A
Điện áp ngược cực đại: 600V
Kiểu chân cắm TO-220
Dải nhiệt độ hoạt động: -40ºC~125ºC
Hướng dẫn sử dụng và lưu ý
Thyristor được sử dụng rất phổ biến trong các mạch điện tử, dưới đây là một mạch sử dụng thyristor cơ bản
Ban đầu công tắc K2 đóng, Thyristor mặc dù được phân cực thuận nhưng vẫn không có dòng điện chạy qua, đèn không sáng
Khi công tắc K1 đóng, điện áp U1 cấp vào chân G làm đèn Q2 dẫn => kéo theo đèn Q1 dẫn => dòng điện từ nguồn U2 đi qua Thyristor làm đèn sáng
Tiếp theo ta thấy công tắc K1 ngắt nhưng đèn vẫn sáng, vì khi Q1 dẫn, điện áp chân B đèn Q2 tăng làm Q2 dẫn, khi Q2 dẫn làm áp chân B đèn Q1 giảm làm đèn Q1 dẫn, như vậy hai đèn định thiên cho nhau và duy trì trang thái dẫn điện.
Đèn sáng duy trì cho đến khi K2 ngắt => Thyristor không được cấp điện và ngưng trang thái hoạt động.
Khi Thyristor đã ngưng dẫn, ta đóng K2 nhưng đèn vẫn không sáng như trường hợp ban đầu

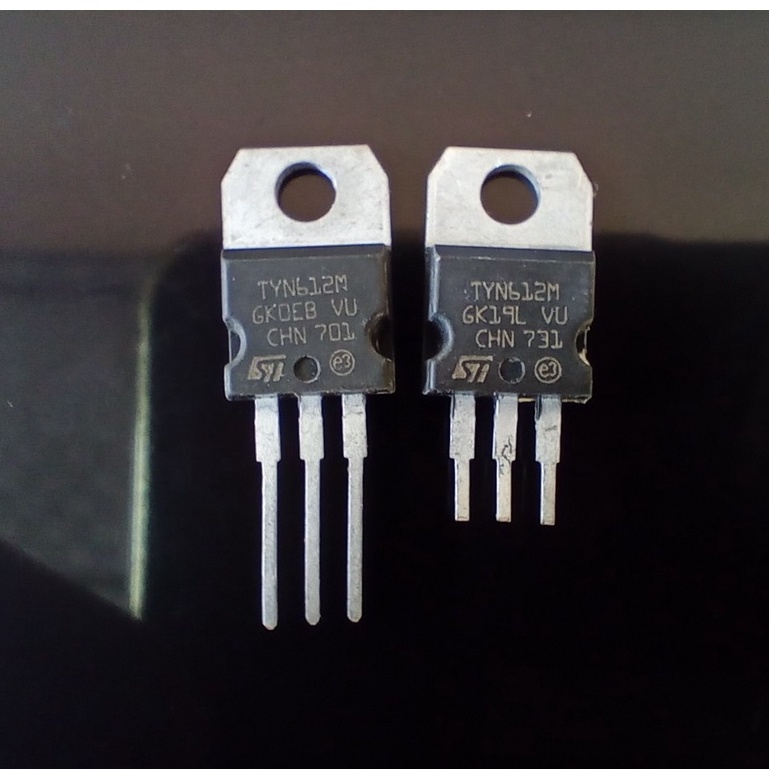

Hình ảnh sản phẩm
