Tụ Điện Kỹ Thuật Số M8 Cho LCR Diode PWM Square Wave

Giới thiệu Tụ Điện Kỹ Thuật Số M8 Cho LCR Diode PWM Square Wave

Tụ điện máy kiểm tra bóng bán dẫn M8 kỹ thuật số cho Điện dung LCR Diode PWM Sóng vuông
Đặc điểm:
Ghi chú:
Hình ảnh thử nghiệm chỉ mang tính chất tham khảo, xin vui lòng ưu tiên hiện vật!
Mặt hàng này là bộ DIY, cần phải tự hàn nó!

1. Một cho hoạt động đo lường phím, tự động tắt nguồn trễ. Tắt hiện tại chỉ là 20nA, hỗ trợ hoạt động
2: Tự động phát hiện bóng bán dẫn lưỡng cực PNP và NPN, N, MOSFET kênh P, bóng bán dẫn hiệu ứng trường JFET, điốt, hai điốt, tay quay, điện trở, tụ điện, cuộn cảm. Tự động phát hiện hệ số khuếch đại dòng điện (B) Định nghĩa chân và điện áp chuyển sang của bóng bán dẫn và hệ số nối bộ phát ra (Uf), bóng bán dẫn Darlington thông qua điện áp ngưỡng cao và nhận dạng dòng điện cao.
3: Có thể phát hiện các bóng bán dẫn lưỡng cực và MOSFET bên trong để diode bảo vệ và hiển thị trên màn hình. Nó có thể được đo điện áp ngưỡng và điện dung cổng của MOSFET.
4: Hỗ trợ hai phép đo điện trở, tiềm năng cũng có thể được đo. Độ phân giải cao nhất là các phép đo điện trở 0,1 ohm, giá trị đo cao nhất của 50M Euro.
5: Phạm vi đo điện dung từ 25pf đến 100mF (10 UF). Độ phân giải lên đến 1 pF. Điện dung 0,09UF có thể được phát hiện phía trên điện trở loạt tương đương (ESR), độ phân giải 0,01 ohms. Để hiển thị giá trị của mất điện áp tụ điện và tăng điện dung của các phép đo ESR đường dây riêng, có sẵn trực tuyến (trên mạch) giá trị tụ điện đo trực tiếp và ESR, dễ dàng bảo trì và khắc phục sự cố tụ điện.
6. Phạm vi đo điện cảm 0,01MH-20H, nếu không nó sẽ được hiển thị như điện trở, nếu cuộn cảm cho điện trở DC cao hơn 2100 sẽ được hiển thị như điện trở Châu Âu.
7. Có thể hai biểu tượng hiển thị diode theo hướng bên phải, hiển thị giảm điện áp chuyển tiếp. Đèn LED phát hiện là một diode điện áp chuyển tiếp giảm cao hơn bình thường. Đèn LED kép được phát hiện là diode kép. Đèn LED phát hiện đồng thời nhấp nháy, rất trực quan.
8. Mỗi thử nghiệm trong thời gian khoảng hai giây, chỉ có điện dung lớn và các phép đo điện cảm cao sẽ mất nhiều thời gian

Tính năng bổ sung:
1. Máy tạo tín hiệu sóng hình vuông, tích hợp tùy chọn trong phạm vi tín hiệu sóng vuông 1HZ-2MHZ;
2.Bộ tạo tín hiệu xung PWM cho 1-99% tín hiệu mô phỏng chiều rộng xung;
3. Chức năng đồng hồ đo tần số, có thể kiểm tra tín hiệu tần số 1HZ-25KHZ hoặc cao hơn (trong trường hợp này để giảm độ chính xác một chút)

Cách sử dụng:
1. Hàn điện trở. Nếu bạn không quen thuộc với các vòng tròn màu, vui lòng kiểm tra điện trở với đồng hồ vạn năng.
2. Các thành phần khác hàn. Hãy đảm bảo rằng loại bóng bán dẫn và hướng là chính xác.
3. Kết nối với nguồn điện (bên ngoài 9V hoặc 5,5V-12V cho nguồn điện DC) thay vì kết nối với M328 và LCD. Sau đó đo điện áp giữa chân 7 và chân 22 bằng đồng hồ vạn năng. Nếu điện áp là + 5V, điều đó có nghĩa là đồng hồ đang hoạt động trong điều kiện bình thường.
4. Cắt nguồn điện, kết nối với

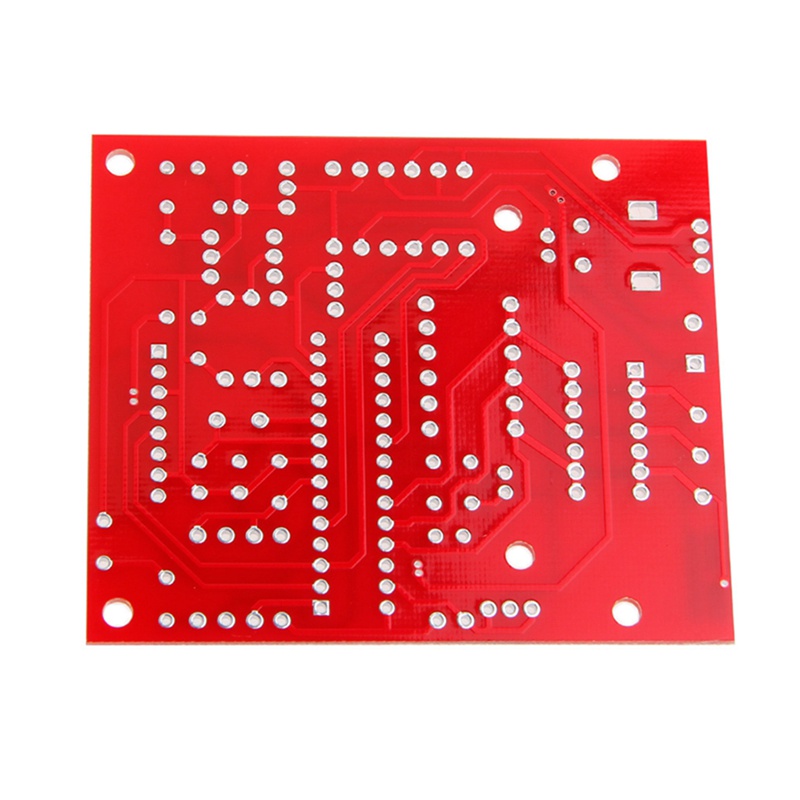

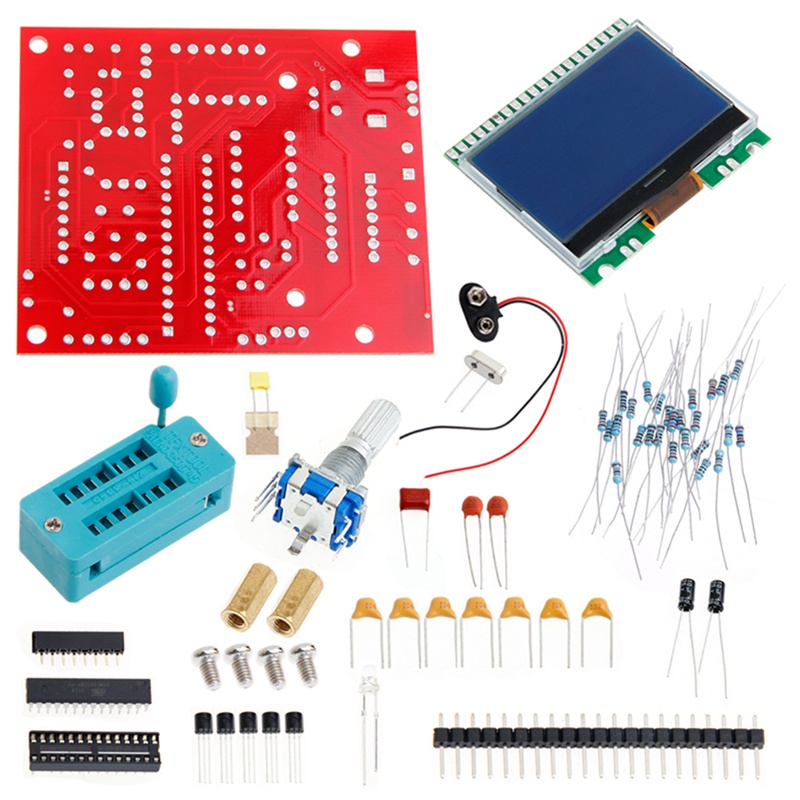

Hình ảnh sản phẩm
