Bộ Vi Điều Khiển Mô-Đun Ma Trận Điểm 8x8 MAX7219 Màn Hình LED MCU

Giới thiệu Bộ Vi Điều Khiển Mô-Đun Ma Trận Điểm 8x8 MAX7219 Màn Hình LED MCU

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Bộ Vi Điều Khiển Mô-Đun Ma Trận Điểm 8x8 MAX7219 Màn Hình LED MCU

MAX7219 là một trình điều khiển hiển thị ca-tốt chung đầu vào / đầu ra nối tiếp tích hợp, được kết nối với bộ vi xử lý cùng màn hình LED kỹ thuật số 7 đoạn 8 chữ số cũng có thể được kết nối với màn hiển thị biểu đồ thanh hoặc 64 LED riêng biệt. Trên bộ mã hóa B BCD gồm một ổ đĩa từ vòng lặp quét đa kênh vi mạch, nhưng cũng có một RAM tĩnh 8 x 8 được sử dụng để lưu trữ từng dữ liệu. Chỉ có một thanh ghi ngoài được sử dụng để thiết lập dòng điện của mỗi đoạn LED.
Một giao diện nối tiếp bốn dây thuận tiện có thể kết nối tất cả các bộ vi xử lý đa năng. Mỗi dữ liệu có thể được giải quyết trong bản cập nhật không cần phải viết lại tất cả các hiển thị. MAX7219 cũng cho phép người dùng chọn trên từng dữ liệu mã hóa hoặc không mã hóa.
Toàn bộ thiết bị có chế độ tắt nguồn thấp 150μA, điều khiển độ sáng kỹ thuật số và dạng sóng, thanh ghi giới hạn quét cho phép người dùng hiển thị 1-8 bit dữ liệu, cũng như chế độ dò toàn bộ đèn LED.

Chỉ cần ba cổng IO là có thể tạo ma trận điểm! Màn hình ma trận điểm, không nhấp nháy! Hỗ trợ xếp tầng!

Thông số mô-đun:
1. Một mô-đun đơn có thể điều khiển một mạng ca-tốt chung 8 * 8
2. Điện áp hoạt động mô-đun: 5V.

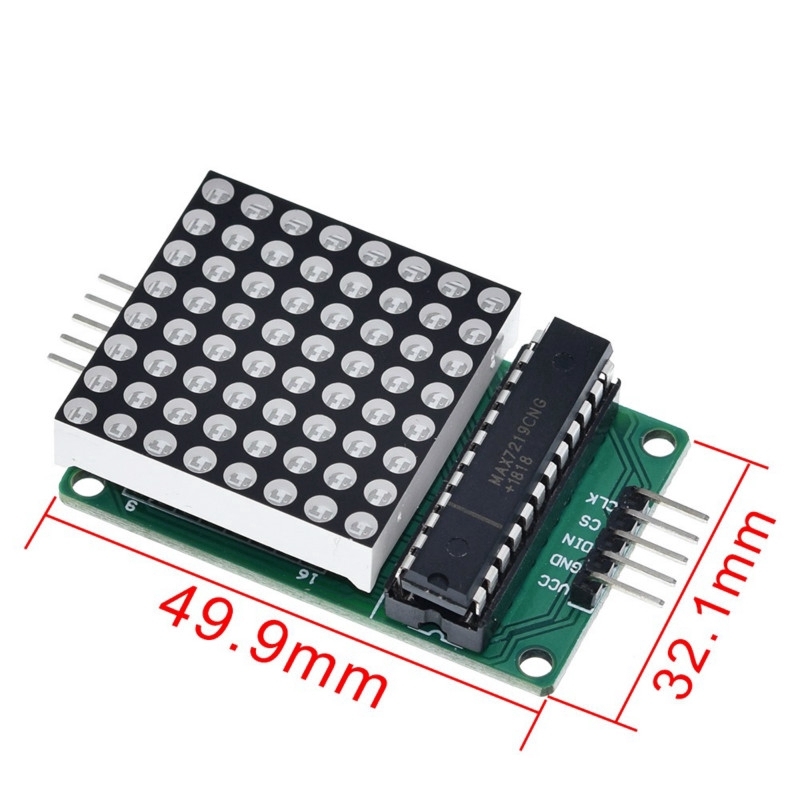

3. Kích thước mô-đun: dài 5 cm X rộng 3.2 cm X cao 1.5 cm
4. Với bốn lỗ vít, khẩu độ 3mm, bằng cách sử dụng M3 Tongzhu cố định
5. Mô-đun với giao diện đầu vào và đầu ra, hỗ trợ xếp tầng nhiều mô-đun

Hướng dẫn nối dây điện:
1. Bên trái mô-đun làm cổng đầu vào và sang cổng đầu ra bên phải.
2. Điều khiển một mô-đun đơn, chỉ cần kết nối cổng đầu vào với CPU
3. Nhiều mô-đun kết thúc đầu vào phân tầng CPU, mô-đun kết thúc 2 đầu ra, một mô-đun đầu vào của thiết bị đầu cuối đầu vào, đầu cuối đầu ra của hai mô-đun đầu tiên của ba mô-đun đầu tiên, v.v.

51 MCU, ví dụ:
VCC → 5V
GND → GND
DIN → P22
CS → P21
CLK → P20

Gói hàng bao gồm:
1 * Mô-đun ma trận LED điểm MAX7219
