Vòng đèn LED RGB 12 16 24 25 LED WS2812 5050 có trình điều khiển tích hợp cho Arduino DIY

Giới thiệu Vòng đèn LED RGB 12 16 24 25 LED WS2812 5050 có trình điều khiển tích hợp cho Arduino DIY

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Vòng đèn LED RGB 12 16 24 25 LED WS2812 5050 có trình điều khiển tích hợp cho Arduino DIY
Hệ thống dây:
5V: nguồn điện dương
GND: nguồn điện âm
DI: tín hiệu đầu vào
DO: tín hiệu đầu ra
● Bảo vệ kết nối ngược thông minh. Kết nối ngược lại nguồn điện sẽ không làm hỏng vi mạch
● Mạch điều khiển IC và nguồn đèn LED dùng chung một nguồn điện
● Mạch điều khiển và chip RGB được tích hợp trong một thành phần đóng gói 5050 để tạo thành một pixel điều khiển bên ngoài hoàn chỉnh
● Mạch định hình tín hiệu tích hợp, sau khi bất kỳ pixel nào nhận được tín hiệu, nó sẽ được xuất ra sau khi định hình dạng sóng để đảm bảo rằng sự biến dạng dạng sóng của đường thẳng sẽ không tích tụ
● Các mạch đặt lại khi bật nguồn và tắt nguồn tích hợp
● Ba màu cơ bản của mỗi pixel có thể đạt được 256 mức độ hiển thị độ sáng, hoàn thành hiển thị màu thực 16.777.216 màu và tần số quét không nhỏ hơn 400Hz/s
● Giao diện tầng nối tiếp, có thể nhận và giải mã dữ liệu thông qua một đường tín hiệu
● Khi bất kỳ khoảng cách truyền hai điểm nào không vượt quá 5 mét, không cần mạch bổ sung
● Khi tốc độ làm mới là 30 khung hình / giây, số tầng không dưới 1024 điểm
● Tốc độ truyền dữ liệu có thể đạt 800Kbps
● Màu sắc của đèn có tính nhất quán cao và tiết kiệm chi phí

Các lĩnh vực ứng dụng chính
● Chuỗi LED ký tự phát sáng đủ màu, module LED đủ màu, LED thanh mềm đủ màu, thanh đèn cứng, tuýp LED lan can.
● Nguồn sáng điểm LED, màn hình điểm ảnh LED, màn hình LED đặc biệt, các sản phẩm điện tử khác nhau, thiết bị điện.

Nguồn sáng LED điều khiển bên ngoài thông minh tích hợp mạch điều khiển và mạch phát sáng. Bề ngoài của sản phẩm giống như một hạt đèn LED 5050, mỗi phần tử là một pixel. Pixel có chứa mạch điều khiển bộ khuếch đại tín hiệu định hình tín hiệu chốt dữ liệu giao diện kỹ thuật số thông minh, đồng thời cũng chứa bộ dao động bên trong có độ chính xác cao và phần điều khiển dòng điện không đổi có thể lập trình điện áp cao 12V, giúp đảm bảo màu sắc của ánh sáng pixel có tính nhất quán cao

Giao thức dữ liệu sử dụng phương pháp giao tiếp mã 0 dòng đơn. Sau khi các pixel được đặt lại sau khi bật nguồn, đầu DIN chấp nhận dữ liệu được truyền từ bộ điều khiển. Dữ liệu 24bit được gửi đầu tiên được trích xuất bởi pixel đầu tiên và gửi đến pixel. Chốt dữ liệu, dữ liệu còn lại được định hình lại và khuếch đại bởi mạch xử lý định hình bên trong và sau đó được chuyển tiếp đến điểm pixel xếp tầng tiếp theo thông qua cổng DO. Sau khi mỗi điểm pixel được truyền đi, tín hiệu bị giảm đi 24bit. Pixel áp dụng công nghệ định hình và chuyển tiếp tự động, do đó số tầng của pixel không bị giới hạn bởi quá trình truyền tín hiệu, chỉ yêu cầu tốc độ truyền tín hiệu bị giới hạn

Đèn LED có ưu điểm là dẫn động điện áp thấp, bảo vệ môi trường và tiết kiệm năng lượng, độ sáng cao, góc tán xạ lớn, tính nhất quán tốt, công suất cực thấp và tuổi thọ cao.

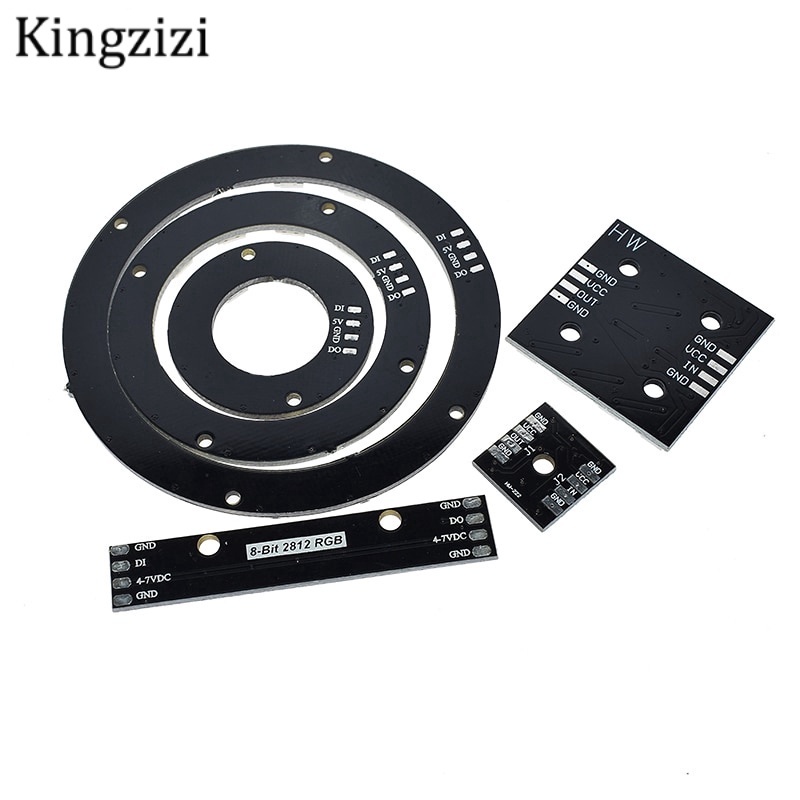

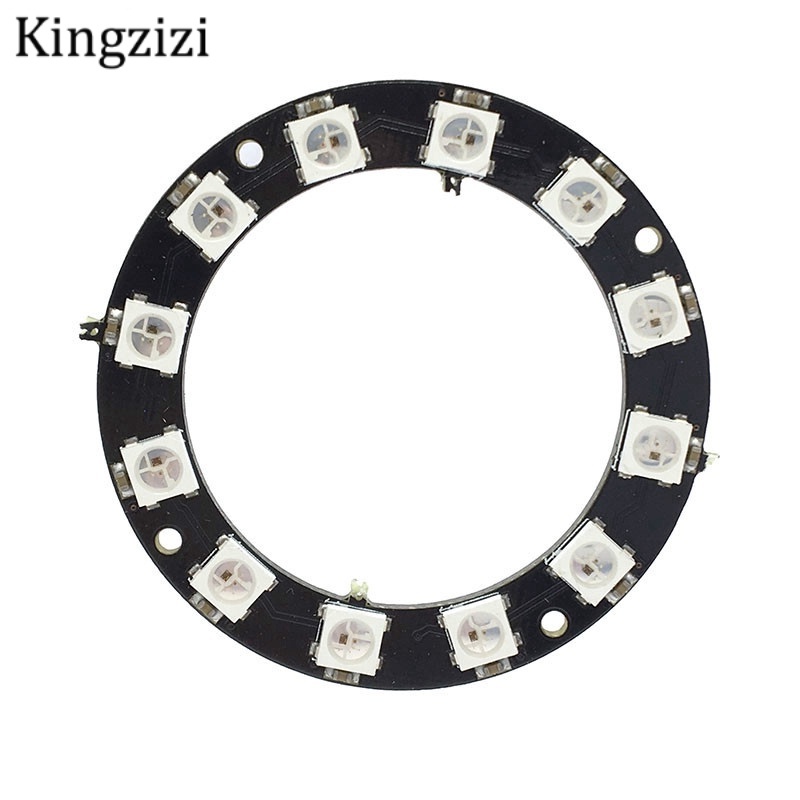

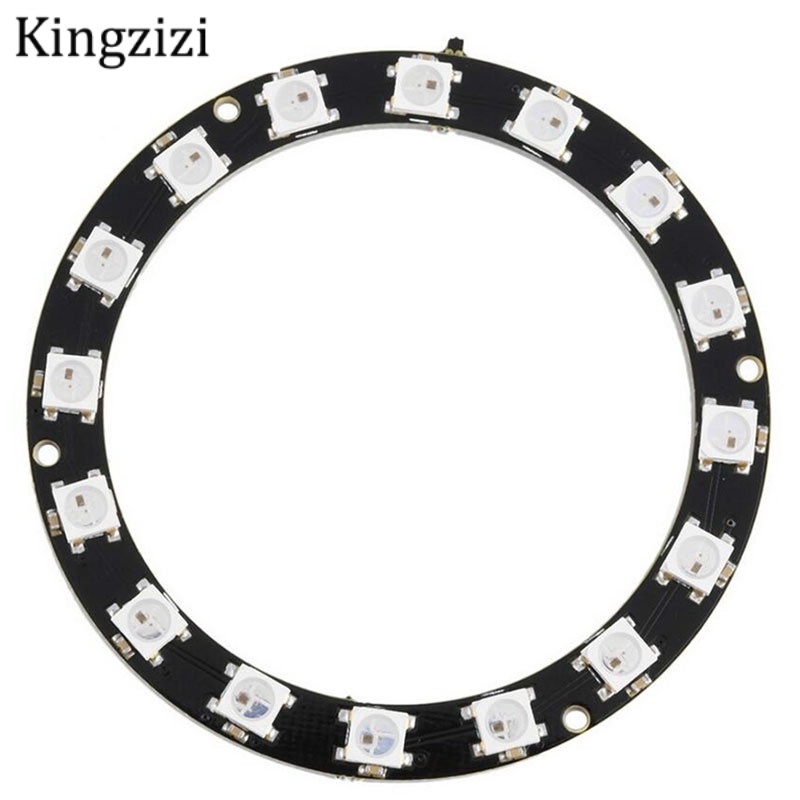

Hình ảnh sản phẩm
