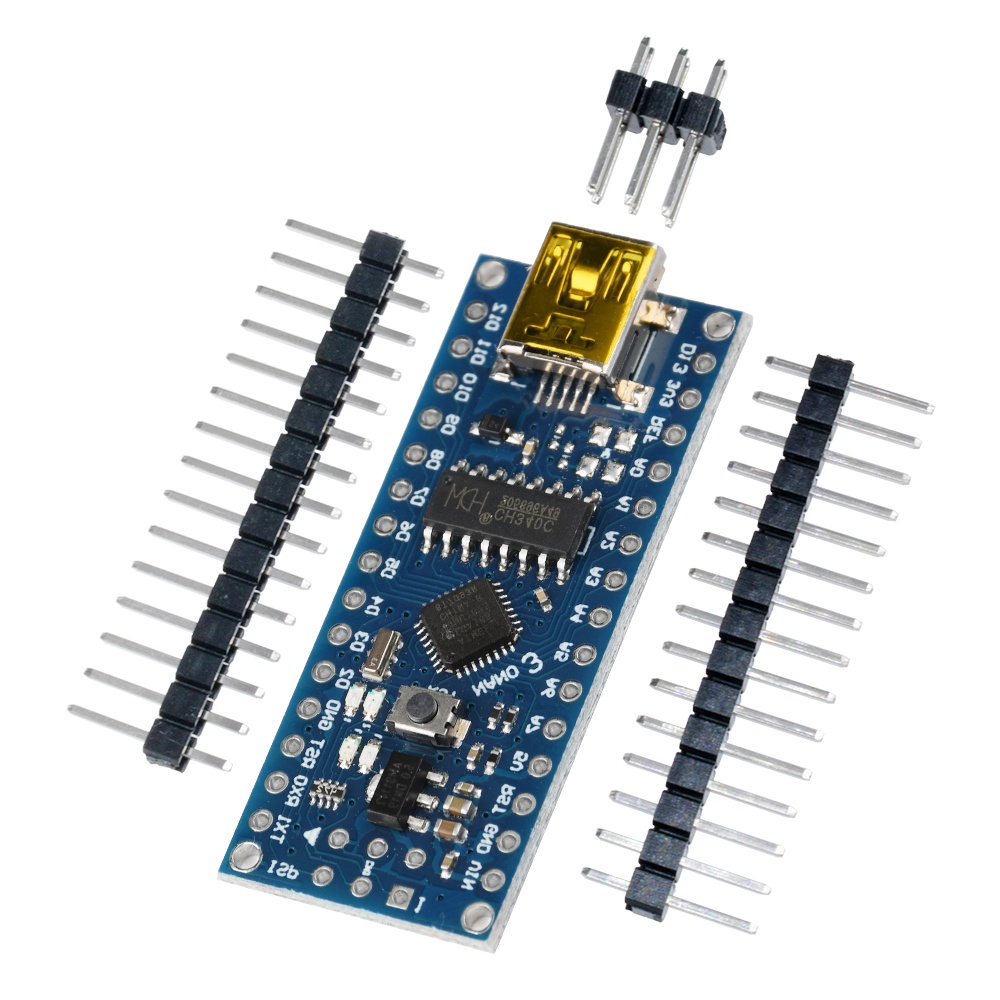

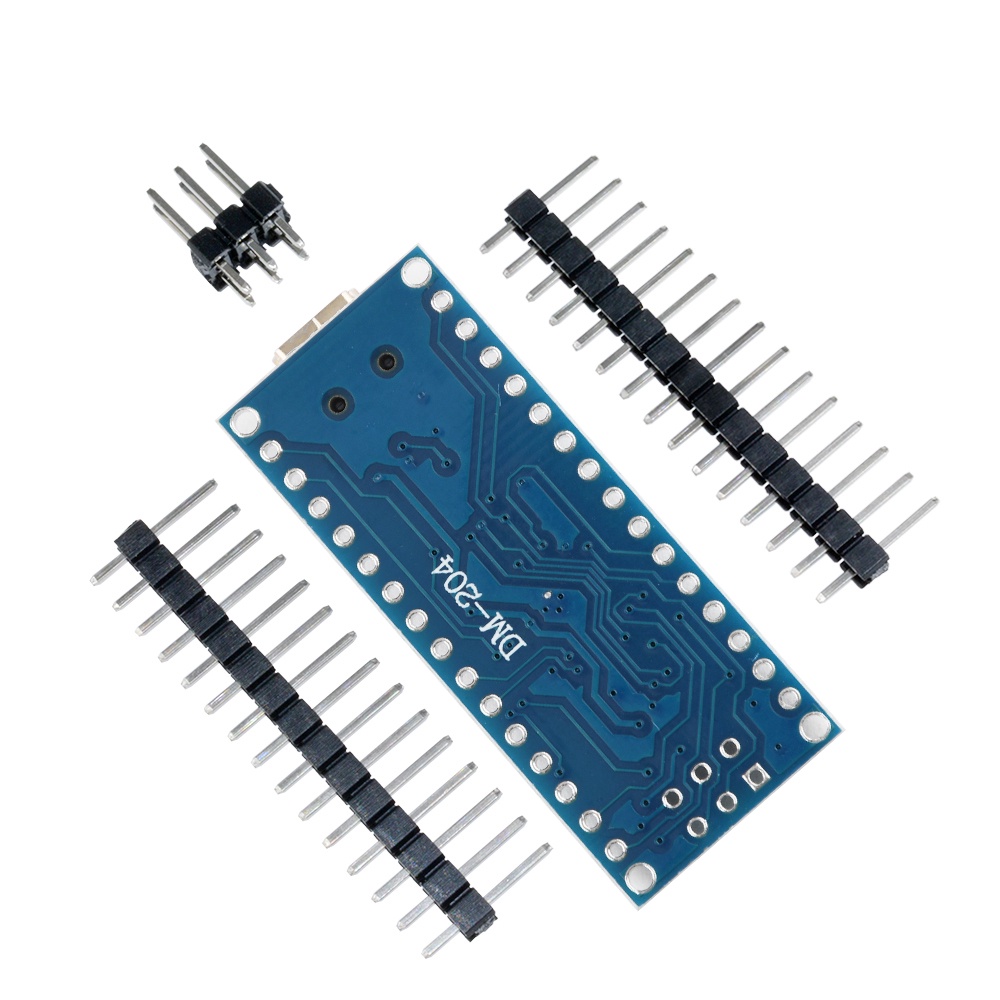

Giới thiệu ZIQQUCU Usb Nano V3.0 ATmega168 16M 5V CH340 Cho Arduino
Phiên bản mới-Nano v3 được tích hợp trong vi điều khiển atmega168 (16mhz) có kích thước nhỏ và có thể được sử dụng cùng với bảng mô hình để đi dây không hàn (bánh mì). Nó có cấu trúc tương tự với diecimila / duemilanove arduino, nhưng kích thước khác nhau. Để giảm kích thước, các thành phần được gắn trên cả hai mặt của pcb. Bảng sử dụng chip ch340g làm bộ chuyển đổi UART-USB. Chip CH340G là một giải pháp ngân sách. Với tần số hoạt động của 12mhz, nó tạo ra kết quả ổn định từ trao đổi dữ liệu (để cài đặt chính xác trình điều khiển trên máy tính, làm theo hướng dẫn). Nano v3, có thể được cấp nguồn qua cổng usb mini (lên đến 500ma). Nguồn điện bên ngoài 6-12v không được hướng dẫn đến đầu ra vin hoặc nguồn điện bên ngoài 5v cho đầu ra 5v thông thường. Nguồn điện được tự động lựa chọn với giá trị điện áp tối đa. Nano atmega168 này có pinout thành v3, không phải v2. Chi tiết kỹ thuật: Hệ số hình thức Nano v3, Bộ vi điều khiển atmega168 (16mhz), ch340g-usb-UART giao diện, Điện áp đầu vào 6-12v, Điện áp đầu ra 5v / 800ma, 3.3v / 180ma (chỉ trên vesrion mới), Kết nối usb ổ cắm nhỏ, cầu chì có thể đặt lại 500ma Trong cổng usb
